Curvas de Nivel en Topografía: ¿Para Qué Sirven?

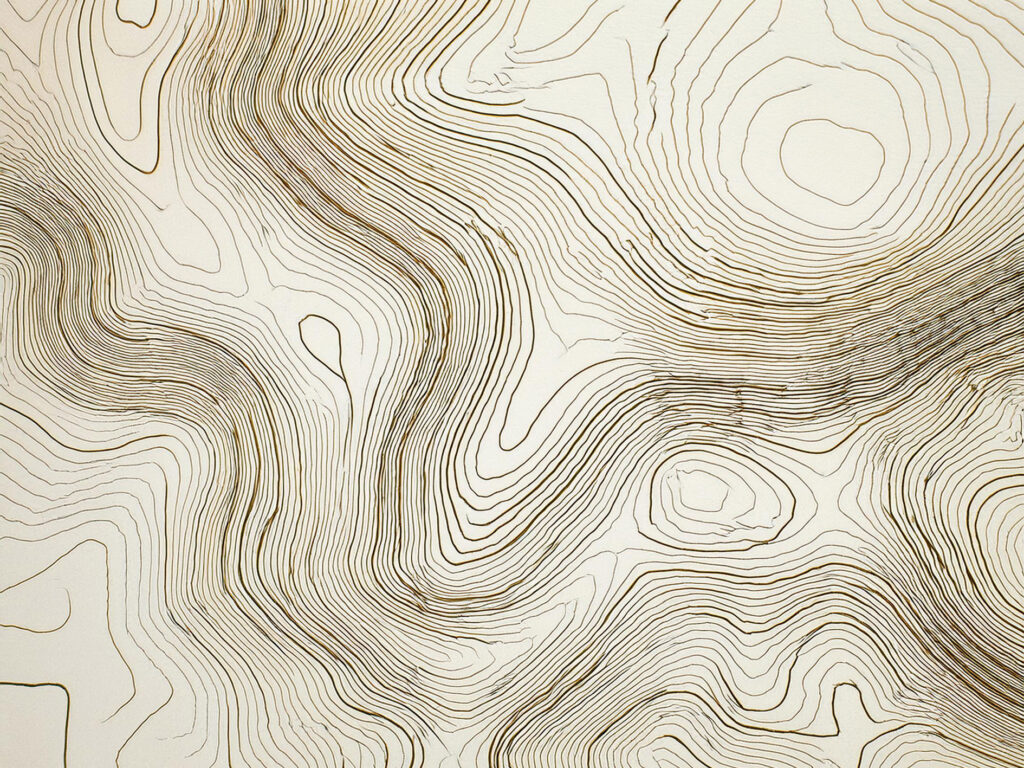

Curvas de Nivel en Topografía. Las curvas de nivel son fundamentales en el mundo de la topografía. Permiten representar de manera visual y precisa la forma del terreno en un mapa bidimensional. Estas líneas imaginarias conectan puntos con la misma altitud y son esenciales para entender la orografía de un área sin necesidad de estar físicamente allí. En este artículo, exploraremos en profundidad qué son las curvas de nivel, cómo se utilizan, su importancia en la interpretación del terreno, y cómo pueden facilitar la planificación de proyectos topográficos.

¿Qué Son las Curvas de Nivel? Definición y Conceptos Clave

Las curvas de nivel, también conocidas como líneas de contorno, son líneas trazadas en un mapa que unen puntos con la misma altura sobre el nivel del mar. Son una herramienta clave para la representación gráfica del relieve en mapas topográficos.

Según mi experiencia personal, las curvas de nivel facilitan la visualización del terreno al unir puntos que se encuentran a la misma altitud, permitiendo una interpretación más clara de la pendiente y la forma del terreno. Estas líneas no solo muestran la altitud, sino que también indican la inclinación de las pendientes: cuando las curvas están más juntas, la pendiente es más pronunciada; cuando están más separadas, el terreno es más llano.

Como se afirmó antes, los topógrafos y los ingenieros usan a menudo curvas de nivel para describir el relieve. La razón es que éstas proporcionan una representación cuantitativa precisa del terreno. Ya que los accidentes planimétricos y las curvas de nivel se ubican simultáneamente en la mayoría de los levantamientos topográficos de campo, es importante entender las curvas de nivel y sus características antes de estudiar los diferentes procedimientos de campo que se usan para ubicarlas.

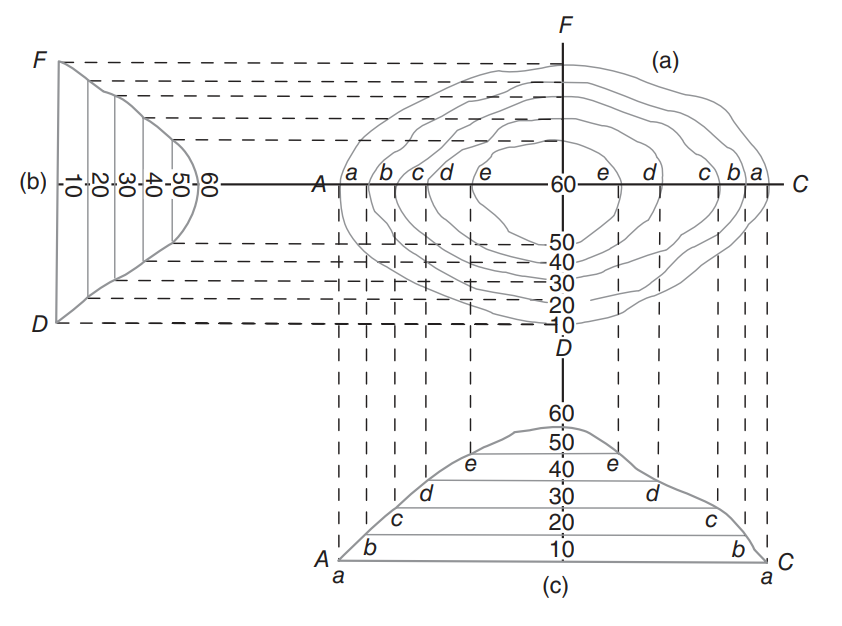

Una curva de nivel es una línea que une puntos de igual elevación. Como el agua adopta una superficie horizontal, la línea litoral de un lago es una curva de nivel visible, pero en general las curvas de nivel no pueden verse en la naturaleza. En los mapas, las curvas de nivel representan la localización planimétrica de las trazas de las superficies de nivel para diferentes elevaciones (véase la vista en planta de la figura 1). Las curvas de nivel se dibujan en los mapas interpolando entre puntos cuyas posiciones y elevaciones han sido medidas y graficadas.

Como se sabe, la cartografía computarizada y los sistemas de trazo de curva de nivel están reemplazando a los métodos manuales de dibujo, pero los principios para dibujar puntos en el terreno y para interpolar curvas de nivel son todavía básicamente los mismos para cualquiera de los dos métodos.

Propiedades de curvas de nivel

Aunque cada curva de nivel tiene por naturaleza una forma única, todas las curvas de nivel se adhieren a un conjunto de características generales. A continuación, se listan las más importantes, que son fundamentales para su ubicación apropiada en el campo y su correcto graficado.

1. Las líneas de las curvas de nivel deben cerrar sobre sí mismas, ya sea dentro o fuera del mapa. No pueden terminar en un camino sin salida.
2. Las curvas de nivel son perpendiculares a la dirección de máxima pendiente.
3. Se supone que la pendiente entre curvas de nivel adyacentes es uniforme. (Así, es necesario que los quiebres [cambios] en la pendiente se localicen en los levantamientos topográficos).
4. La distancia entre las curvas de nivel indica la magnitud de la pendiente. Un amplio espaciamiento corresponde a pendientes suaves; un espaciamiento estrecho señala una pendiente muy inclinada; un espaciamiento uniforme y paralelo indica una pendiente constante.
5. Las curvas de nivel muy irregulares indican terreno muy accidentado. Las líneas con curvatura más regular indican pendientes y cambios graduales.
6. Las curvas de nivel concéntricas y cerradas, cuya elevación va aumentando, representan montes o prominencias del terreno. Las curvas de nivel que forman contornos alrededor de un punto bajo y cuya cota va disminuyendo se llaman curvas de depresión. (Las cotas y el hachurado [rayado] por dentro de la curva de depresión más baja y que apunta hacia el fondo de una hondonada sin salida, hacen un mapa más fácil de leer).
7. Las curvas de diferente elevación nunca se tocan o encuentran, excepto cuando son de una superficie vertical, como la de una pared, un acantilado o un puente natural. Se cruzan solamente en el caso poco común de una caverna o de un peñasco en voladizo. Las formaciones como filo de cuchillo muy raras veces se encuentran en configuraciones naturales.
8. Una curva de nivel nunca puede ramificarse en otras dos de la misma elevación.
9. Las líneas de las curvas de nivel que cruzan una corriente apuntan hacia aguas arriba y forman figuras en V; cuando cruzan la cresta de un risco, apuntan hacia abajo del risco y forman figuras en U.
10. Las líneas de las curvas de nivel van en pares hacia arriba en los valles y a lo largo de los lados de las cimas de las crestas.
11. Una curva de nivel simple de una elevación dada no puede existir entre dos curvas de nivel de igual altura de mayor o menor elevación. Por ejemplo, una curva de nivel de 820 pies no puede existir sola entre dos curvas de nivel de 810 o entre dos de 830 pies.
12. Los cortes y rellenos para presas de tierra, diques, carreteras, vías férreas, etc., forman líneas de nivel rectas o geométricamente curvas con un espaciamiento uniforme o uniformemente graduado. Las curvas de nivel cruzan los caminos con pendiente o con corona según curvas típicas con forma de V o de U.

Importancia de las Curvas de Nivel en la Topografía

La representación de curvas de nivel es esencial para topógrafos, ingenieros civiles, planificadores urbanos y geógrafos, ya que proporciona información precisa sobre el terreno que es crucial para la planificación y ejecución de proyectos. Los mapas topográficos que incluyen curvas de nivel se utilizan en una amplia variedad de aplicaciones, como la construcción de carreteras, la instalación de infraestructuras, la gestión de recursos naturales y la planificación de rutas de senderismo.

Además, en situaciones de emergencia, las curvas de nivel ayudan a identificar rutas más seguras y rápidas, evitando áreas de alta pendiente o barrancos. Por ejemplo, en la planificación de rescates o evacuaciones, los mapas con curvas de nivel permiten a los equipos elegir caminos menos peligrosos.

Cómo Se Representan las Curvas de Nivel en los Mapas

Las curvas de nivel se representan en mapas topográficos mediante líneas continuas que nunca se cruzan. Cada curva representa una altura específica, y la distancia vertical entre dos curvas consecutivas se llama equidistancia, la cual es constante en un mismo mapa.

Un aspecto clave en la representación de estas curvas es el uso de etiquetas numéricas que indican la altitud de cada línea. Por ejemplo, una curva marcada como «200» significa que todos los puntos sobre esa línea están a 200 metros sobre el nivel del mar. Este tipo de representación facilita la comprensión del relieve, ya que permite visualizar las montañas, valles, mesetas y depresiones de manera más intuitiva.

Equidistancia: La Separación Constante entre Curvas de Nivel

La equidistancia es un concepto esencial para entender cómo funcionan las curvas de nivel. Se refiere a la distancia vertical constante entre dos curvas de nivel consecutivas en un mapa. Este valor puede variar dependiendo de la escala del mapa y del tipo de terreno que se esté representando. Por ejemplo, en un mapa de montaña, la equidistancia puede ser mayor (por ejemplo, 50 metros), mientras que en un área más plana podría ser de 10 metros.

En mi experiencia personal, la equidistancia es uno de los elementos más útiles para entender el relieve de un área. Es fundamental para determinar la pendiente del terreno y para calcular desniveles en proyectos de construcción, carreteras y senderos.

Aplicaciones Prácticas de las Curvas de Nivel en Topografía

Las curvas de nivel tienen múltiples aplicaciones en la topografía y la ingeniería. Permiten realizar estudios de terrenos para obras civiles, como la construcción de puentes, túneles y vías férreas. También se usan en la planificación urbana, al definir áreas de desarrollo y identificar riesgos naturales como inundaciones o deslizamientos de tierra.

En la agricultura, las curvas de nivel ayudan a diseñar sistemas de riego más eficientes, ya que permiten identificar áreas más propensas a la erosión del suelo y ajustar el flujo de agua en consecuencia. En la planificación forestal, las curvas de nivel son útiles para determinar la ubicación óptima de caminos y para gestionar de manera sostenible los recursos madereros.

Beneficios y Limitaciones de las Curvas de Nivel

Las curvas de nivel presentan una serie de ventajas importantes:

• Visualización precisa del terreno: Permiten entender rápidamente la forma y altitud del terreno sin necesidad de estar presente.
• Facilitación de cálculos topográficos: Son una herramienta eficaz para medir distancias y pendientes en mapas.
• Versatilidad: Pueden ser utilizadas en mapas de diversas escalas y tipos de terreno, lo que las convierte en una herramienta flexible para diferentes sectores.

Sin embargo, también presentan ciertas limitaciones:

• Precisión limitada en terrenos complejos: En áreas con cambios bruscos de elevación, puede resultar difícil interpretar correctamente las curvas.
• Dependencia de la escala del mapa: La precisión de las curvas de nivel depende de la escala del mapa, lo que puede limitar su uso en ciertos tipos de estudios detallados.
• Requiere experiencia: La correcta interpretación de las curvas de nivel requiere conocimientos y experiencia en topografía.

Errores Comunes en la Interpretación de Curvas de Nivel

Uno de los errores más comunes es asumir que las curvas de nivel indican la distancia horizontal, cuando en realidad muestran la altitud. Otro error frecuente es no considerar la equidistancia al calcular desniveles, lo cual puede llevar a errores significativos en los cálculos de altura.

En mi experiencia, otro error habitual es no prestar atención a la dirección de las curvas, lo que puede resultar en la interpretación errónea de la pendiente del terreno.

Curvas de Nivel y Herramientas Tecnológicas en la Topografía

Con el avance de la tecnología, la interpretación de las curvas de nivel se ha vuelto más precisa y accesible gracias a herramientas como los sistemas de información geográfica (SIG), drones y escáneres láser. Estas tecnologías permiten capturar datos topográficos de manera más rápida y precisa, creando modelos tridimensionales del terreno que pueden ser analizados en computadoras o dispositivos móviles.

Además, los software de topografía actuales permiten generar automáticamente curvas de nivel a partir de datos obtenidos por GPS o LiDAR, lo que facilita el trabajo de los topógrafos y mejora la calidad de los mapas generados.

Conclusión: El Rol Fundamental de las Curvas de Nivel en la Representación del Terreno

Las curvas de nivel son una herramienta indispensable en la topografía y la representación del terreno. Su capacidad para transmitir información precisa sobre la altitud y la forma del terreno las convierte en un recurso esencial para la planificación y ejecución de proyectos de ingeniería, agricultura, y gestión de recursos naturales.

La comprensión y el uso adecuado de las curvas de nivel permiten una mejor toma de decisiones y una planificación más efectiva. Como he experimentado personalmente, la correcta interpretación de estas líneas puede marcar la diferencia en la calidad y precisión de un proyecto topográfico.
